3M2280N
高性能, 多功能, 操作简单, 性价比高
具有电机参数自动适应功能，保证发挥各类电机的最大性能
支持单/双控制脉冲输入
光耦隔离信号输入, 脉冲响应频率最高可达400KHz
14档细分, 最高可达20000pulse/rev
具有微步滤波, 电机运行更加平滑
功能特点
- 高性能, 多功能, 操作简单, 性价比高
- 具有电机参数自动适应功能，保证发挥各类电机的最大性能
- 具有驱动器试运行功能
- 具有相位记忆功能
- 支持单/双控制脉冲输入
- 光耦隔离ERR故障信号输出功能, 实现与上位机的交互
- 静止1.5S之后驱动器输出电流自动减为当前值的一半
- 光耦隔离信号输入, 脉冲响应频率最高可达400KHz
- 14档细分, 最高可达20000pulse/rev, 输出相电流最大可达8A(峰值)
- 具有过压, 欠压, 过流, 过热, 错相保护功能
- 具有微步滤波, 可以对输入脉冲进行动态平滑, 减少电机运动瞬变, 使电机运行更加平滑
技术参数
| 型号 | 3M2280N |
|---|---|
| 输入电压 | 单相交流220V AC±15% (50Hz) |
| 过压保护电压 | 大于395VDC |
| 欠压保护电压 | 小于200VDC |
| 过热保护温度 | 大于80度(热敏电阻温度) |
| 相电流(峰值) | 2.8/3.2/3.6/4.0/4.4/4.8/5.2/5.6/6.0/6.4/6.8/7.2/7.6/8.0 共14个设置值(单位:A) |
| 细分档 | 400～20000pulse/rev, 共14档 |
| 适用电机 | 三相110/130型混合式步进电机 |
| 输入信号类型 | PLS(CW)、DIR(CCW)、A/B、FREE信号 输入电压：5V；输入电流：6～16mA；(注：输入电压为24V时，需串入2K电阻) |
| 控制方式 | 脉冲控制：脉冲+方向(PLS+DIR、双脉冲（CW/CCW）、A+B相 |
| 输出信号 | ERR, 集电极开路输出, 最大流过电流为10mA |
| 自动半流 | 自动半流等待时间为1.5s,相电流值减小50% |
| 保护电路类型 | 过压报警、欠压报警、过流保护、过热保护 |
| 吸收电路 | 用于吸收电机反馈的能量, 此功能需要定制 |
使用环境
| 冷却方式 | 强制风冷 |
| 使用场合 | 避免有金属粉尘、絮状物、油雾或腐蚀性气体 |
| 工作环境湿度 | <85%, RH(不能结露和有水珠) |
| 工作环境温度 | 0℃～+40℃ |
| 保存温度 | -20℃～+70℃ |
| 重量(净重) | 1.5Kg |
| 外形尺寸 | 201x 147 x 66mm |
| 防护等级 | IP20 |

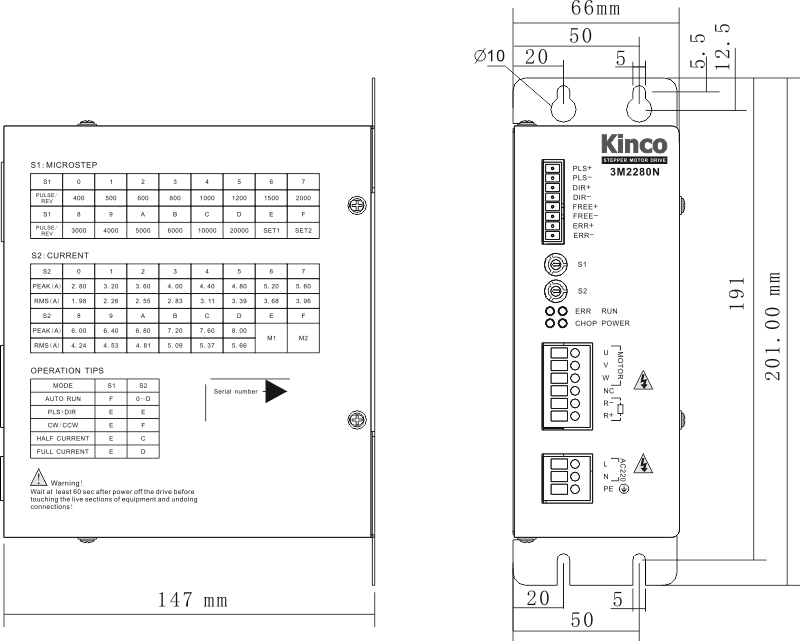

机械尺寸图 (mm)
