2M2280N
2M2280N
  • 高性能、多功能、操作简单、性价比高

  • 有电机参数自动适应功能,保证发挥各类电机的最大性能

  • 具有微步滤波功能,电机运行更加平滑

  • 全自动内部高细分转换技术,时刻以最佳细分状态驱动电机运行

  • 光耦隔离ERR故障信号输出功能

  • 光耦隔离信号输入,脉冲响应频率最高可达400KHz


功能特点

- 高性能, 多功能, 操作简单, 性价比高
- 有电机参数自动适应功能, 保证发挥各类电机的最大性能
- 具有驱动器试运行功能
- 具有相位记忆功能
- 具有自动半流功能
- 具有微步滤波功能, 可以对输入脉冲进行动态平滑, 减少电机运动瞬变, 使电机运行更加平滑
- 全自动内部高细分转换技术, 时刻以最佳细分状态驱动电机运行
- 光耦隔离ERR故障信号输出功能
- 光耦隔离信号输入, 脉冲响应频率最高可达400KHz

技术参数


型号2M2280N
输入电压单相交流220V AC±15% (50Hz)
过压保护电压大于395VDC
欠压保护电压小于200VDC
相电流(峰值)4.5/5/5.5/6A/6.5/7/7.5/8, 共8个设置值(单位:A)
细分档2/4/5/8/10/16/20/32/50/64/100/128, 共12档
适用电机两相110/130型双极混合式步进电机
输入信号类型PLS(CW)、DIR(CCW)、A/B、FREE信号;
输入电压:5V;输入电流:6~16mA;(注:输入电压为24V时,需串入2K电阻)
控制方式脉冲控制:脉冲+方向(PLS+DIR、双脉冲(CW/CCW)、A+B相
输出信号ERR, 集电极开路输出, 最大流过电流为10mA
自动半流自动半流等待时间为1.5s,相电流值减小50%
保护电路类型过压报警、欠压报警、过流保护、过热保护
吸收电路用于吸收电机反馈的能量, 此功能需要定制

使用环境


冷却方式强制风冷
使用场合避免有金属粉尘、絮状物、油雾或腐蚀性气体
工作环境湿度<85%, RH(不能结露和有水珠)
工作环境温度0℃~+40℃
保存温度-20℃~+70℃
重量(净重)1.5Kg
外形尺寸201x 147 x 66mm
防护等级IP20

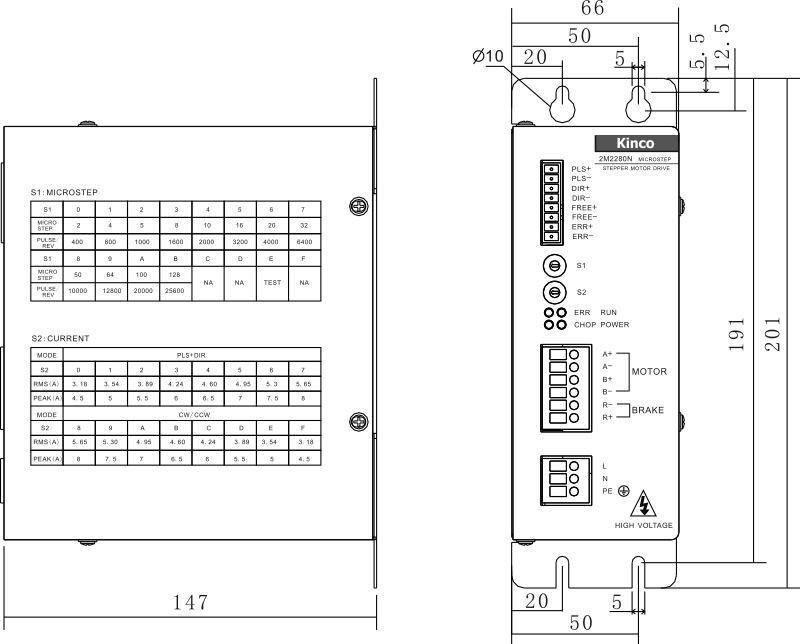

机械尺寸图 (mm)
