V6-H 高性能矢量控制型/转矩控制型变频器
V6-H 高性能矢量控制型/转矩控制型变频器

V6-H 是高性能矢量控制型/转矩控制型变频器，模块化的软硬件功能满足了起重、提升、造纸、化纤、电梯、轧机、包装等高端行业应用的需求。

 ◆矢量控制1：
 既有矢量控制的优异性能又对电机参数不敏感。
 启动转矩：0.50Hz 180%额定转矩
 调速范围：1:100
 稳速精度：± 0.5%
 0.50Hz可控制电机150%额定转矩稳定运行。

 ◆无编码器速度反馈矢量控制2：
 精确的无速度传感器矢量控制技术真正实现了交流电机解耦，使运行控制直流电机化。
 启动转矩：0.25Hz 180%额定转矩
 调速范围：1:200
 稳速精度：± 0.2%
 0.25Hz可控制电机150%额定转矩稳定运行。

 ◆有编码器速度反馈矢量控制2：
 启动转矩：0.00Hz 180%额定转矩
 调速范围：1:1000
 稳速精度：± 0.02%

 ◆开环转矩控制方式：
 独立的电流环控制实现真正的转矩控制，支持转矩和速度控制在线切换。
 转矩精度：±5%
 转矩响应：<20ms

 ◆闭环转矩控制方式：
 独立的电流环控制实现真正的转矩控制，支持转矩和速度控制在线切换。
 转矩精度：±5%
 转矩响应：<10ms


控制特性控制方式矢量控制1矢量控制2(无编码器)矢量控制2(有编码器)
启动转矩0.5Hz 150%0.25Hz 180%0.00Hz 180%
调速范围1：1001：2001：1000
稳速精度±0.5%±0.2%±0.02%
转矩控制无有有
转矩精度无±5%±5%
转矩相应时间无<20ms<10ms
产品功能重点功能欠压调节、三地切换、转速跟踪、转矩限制、多段速运行（最多至23段）、自整定、S段曲线加减速、转差补偿、PID调节、下垂控制、限流控制、转矩/速度控制模式切换、手动/自动转矩提升、电流限定、多功能输入端子/输出端子
频率设定方式操作面板设定、端子Up/Dn设定、上位机通讯设定、模拟设定AI1/AI2、端子脉冲DI设定
频率范围0.00～300.00Hz  注：矢量控制1运行方式下0.0～3000.0Hz可根据客户需求定制
启动频率0.00～60.00Hz
加减速时间0.1～36000s
能耗制动能力400V电压等级变频器：制动单元动作电压：650～750V；
使用时间：100.0s
V6−H−4T75G及以下功率等级制动单元内置可选
直流制动能力直流制动起始频率：0.00～60.00Hz；
直流制动电流：恒转矩 0.0～120.0%；变转矩 0.0～90.0%；
直流制动时间：0.0～30.0s；
无需直流制动起始等待时间，实现快速制动
磁通制动功能一直动作、减速时不动作可选，出厂默认减速时不动作

多功能M键独创的多功能键可设置经常使用的操作：JOG、紧急停车、运行命令给定方式切换、菜单切换等
多菜单模式基本菜单模式、快速菜单模式、非出厂值功能码菜单模式、最近更改10个功能码菜单模式
参数拷贝标准操作面板可实现参数上传、下载，有拷贝进度指示；对已经上传的参数可选择禁止上传覆盖
功能码显隐性客户可自定义任意功能码组的显示、隐藏
485通讯口双485通讯接口支持Modbus协议（RTU），标准操作面板可实现远程控制盒功能，最远500米
操作面板可选按键型或飞梭型操作面板，防护等级标准为IP20
共直流母线全系列可实现多台变频器共用直流母线供电
独立风道全系列采用独立风道设计，支持散热器柜外安装方式
万能扩展接口支持客户二次开发带CPU的万能扩展板：物理接口SPI总线，软件协议Modbus
扩展卡用户二次开发卡、塑机接口卡、PG反馈卡、空压机控制卡、通讯适配器卡、电源监控卡、相序检测卡、外部电源整流卡等
上电自检实现对内部及外围电路的上电自检，如电机接地、+10V电源输出异常、模拟输入异常、断线等
保护功能电源欠压、过流保护、过压保护、干扰保护、比较基准异常、自整定故障、模块保护、散热器过热保护、变频器过载保护、电机过载保护、外设保护、电流检测异常、输出对地短路异常、运行中异常掉电、输入电源异常、输出缺相异常、EEPROM异常、继电器吸合异常、温度采样断线、编码器断线、+10V电源输出异常、模拟输入异常、电机过热（PTC）、通讯异常、版本兼容异常、拷贝异常、扩展卡连接异常、端子互斥性检查未通过、硬件过载保护
效率额定功率时，7.5kW及以下功率等级≥93%；45kW及以下功率等级≥95%；55kW及以上功率等级≥98%
环境使用场所垂直安装在良好通风的电控柜内。不允许水平或其它的安装方式。冷却介质为空气。安装在不受阳光直晒，无灰尘、无腐蚀性气体、无可燃性气体、无油雾、无蒸汽、无滴水环境
环境温度-10～+40℃，40～50℃之间降额使用，每升高1℃，额定输出电流减少1%
湿度5～95%，不允许凝露
海拔高度0～2000米，1000米以上降额使用，每升高100米，额定输出电流减少1%
振动3.5mm，2～9Hz；10 m/s2，9～200Hz；15 m/s2，200～500Hz
存储温度-40～+70℃

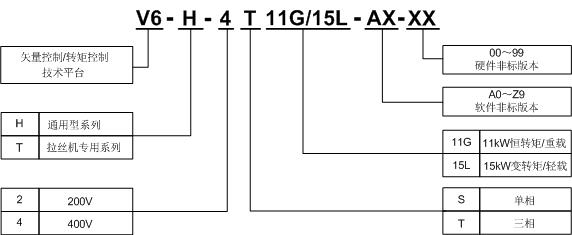

■V6-H-4T□□□G  三相400V恒转矩/重载应用

功率(KW)

0.75

1.5

2.2

3.7

5.5

7.5

11

15

18.5

22

30

37

45

55

75

适配电机功率(KW)

0.75

1.5

2.2

3.7

5.5

7.5

11

15

18.5

22

30

37

45

55

75

输出电压(V)三相0~额定输入电压
额定电流(A)

2.5

3.8

5.5

9

13

17

24

30

39

45

60

75

91

112

150

过载能力150% 1分钟,180% 10秒,200% 0.5秒,间隔10分钟(反时限特性)
输入额定电压/频率3相380V~480V；50/60Hz
允许电压范围323~528；电压不平衡度：≤3%；允许频率波动：±5%
额定电流(A)

3.5

6.2

9.2

14.9

21.5

27.9

39

50.3

60

69.3

86

104

124

150

201

制动单元标准内置内置可选
防护等级IP20
冷却方式自冷强制风冷



功率(KW)90110132160200220280315355400..........
适配电机功率(KW)90110132160200220280315355400




输出电压(V)三相0~额定输入电压
额定电流(A)176210253304377415520585650740




过载能力150% 1分钟,180% 10秒,200% 0.5秒,间隔10分钟(反时限特性)
输入额定电压/频率3相380V~480V；50/60Hz
允许电压范围323~528；电压不平衡度：≤3%；允许频率波动：±5%
额定电流(A)160*196*232*282*352*385*491*552*624*704*




制动单元需外置制动单元
防护等级IP20
冷却方式强制风冷

* V6-H-4T90G及以上的产品标准外置直流电抗器

■V6-H-4T□□□L  三相400V变转矩/轻载应用

功率(KW)1.52.23.75.57.5111518.522303745557590
适配电机功率(KW)1.52.23.75.57.5111518.522303745557590
输出电压(V)三相0~额定输入电压
额定电流(A)3.357.5111722303645567291110142176
过载能力115% 1分钟,160% 0.5秒,间隔10分钟(反时限特性)
输入额定电压/频率3相380V~480V；50/60Hz
允许电压范围323~528；电压不平衡度：≤3%；允许频率波动：±5%
额定电流(A)5.68.113.519.5263950.36069.386104124150190235
制动单元标准内置内置可选
防护等级IP20
冷却方式自冷强制风冷


功率(KW)110132160200220280315355400450..........
适配电机功率(KW)110132160200220280315355400450




输出电压(V)三相0~额定输入电压
额定电流(A)215253304377415520585650740840




过载能力115% 1分钟,160% 0.5秒,间隔10分钟(反时限特性)
输入额定电压/频率3相380V~480V；50/60Hz
允许电压范围323~528；电压不平衡度：≤3%；允许频率波动：±5%
额定电流(A)195*232*282*352*385*491*552*624*704*792*




制动单元需外置制动单元
防护等级IP20
冷却方式强制风冷

* V6-H-4T110L及以上的产品标准外置直流电抗器
