E5-H是高性能通用型变频器，还可以可以实现简易恒压供水功能，适用于普通简单调速场合，产品具有以下优秀的特点：
1、矢量化的正弦波PWM控制；
2、内置PID闭环控制；
3、宽电压适应范围，交流260V~480V，直流350V~750V输入；
4、内含多种风机水泵节能模式和节能率选择；
5、兼容单机系统的供水专用功能,并具有休眠和唤醒功能。
6、简易矢量控制，对电机参数不敏感的同时具有强大的低频力矩和稳速精度。

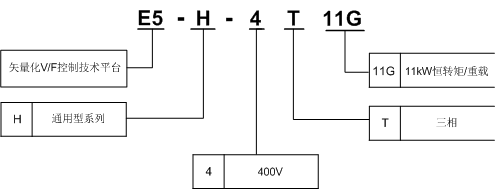

■E5-H-4T□□□G 三相400V恒转矩/重载应用
| 功率(KW) | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | |
| 适配电机功率(KW) | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | |
| 输出 | 电压(V) | 三相0~额定输入电压 | ||||||||||||||
| 额定电流(A) | 2.5 | 3.8 | 5.5 | 9 | 13 | 17 | 24 | 30 | 39 | 45 | 60 | 75 | 91 | 112 | 150 | |
| 过载能力 | 150% 1分钟,180% 10秒,200% 0.5秒,间隔10分钟(反时限特性) | |||||||||||||||
| 输入 | 额定电压/频率 | 3相380V~480V；50/60Hz | ||||||||||||||
| 允许电压范围 | 323~528；电压不平衡度：≤3%；允许频率波动：±5% | |||||||||||||||
| 额定电流(A) | 3.5 | 6.2 | 9.2 | 14.9 | 21.5 | 27.9 | 39 | 50.3 | 60 | 69.3 | 86 | 104 | 124 | 150 | 201 | |
| 制动单元 | 标准内置 | 内置可选 | ||||||||||||||
| 防护等级 | IP20 | |||||||||||||||
| 冷却方式 | 自冷 | 强制风冷 | ||||||||||||||
| 功率(KW) | 90 | 110 | 132 | 160 | 200 | 220 | 280 | 315 | 355 | 400 | .. | .. | .. | .. | .. | |
| 适配电机功率(KW) | 90 | 110 | 132 | 160 | 200 | 220 | 280 | 315 | 355 | 400 | ||||||
| 输出 | 电压(V) | 三相0~额定输入电压 | ||||||||||||||
| 额定电流(A) | 176 | 210 | 253 | 304 | 377 | 415 | 520 | 585 | 650 | 740 | ||||||
| 过载能力 | 150% 1分钟,180% 10秒,200% 0.5秒,间隔10分钟(反时限特性) | |||||||||||||||
| 输入 | 额定电压/频率 | 3相380V~480V；50/60Hz | ||||||||||||||
| 允许电压范围 | 323~528；电压不平衡度：≤3%；允许频率波动：±5% | |||||||||||||||
| 额定电流(A) | 160* | 196* | 232* | 282* | 352* | 385* | 491* | 552* | 624* | 704* | ||||||
| 制动单元 | 需外置制动单元 | |||||||||||||||
| 防护等级 | IP20 | |||||||||||||||
| 冷却方式 | 强制风冷 | |||||||||||||||
* E5-H-4T90G及以上的产品标准外置直流电抗器
| 控制特性 | 控制方式 | 矢量控制1 |
| 启动转矩 | 0.5Hz 180% | |
| 调速范围 | 1：100 | |
| 稳速精度 | ±0.5% | |
| 产品功能 | 重点功能 | 欠压调节、三地切换、转速跟踪、转矩限制、多段速运行（最多至23段）、自整定、S段曲线加减速、转差补偿、PID调节、下垂控制、限流控制、手动/自动转矩提升、电流限定 |
| 频率设定方式 | 操作面板设定、端子Up/Dn设定、上位机通讯设定、模拟设定AI1/AI2 | |
| 频率范围 | 0.00～300.00Hz | |
| 启动频率 | 0.00～60.00Hz | |
| 加减速时间 | 0.1～36000s | |
| 能耗制动能力 | 制动单元动作电压：650～750V；使用时间：100.0s； | |
| 直流制动能力 | 直流制动起始频率：0.00～60.00Hz；直流制动电流：0. 0～90.0% | |
| 直流制动时间 | 0.0～30.0s；无需直流制动起始等待时间，实现快速制动 | |
| 磁通制动功能 | 一直动作、减速时不动作可选，出厂默认减速时不动作 | |
| 特色功能 | ||
| 多功能M键 | 独创的多功能键可设置经常使用的操作：JOG、紧急停车、运行命令给定方式切换、菜单切换等 | |
| 多菜单模式 | 基本菜单模式、快速菜单模式、非出厂值功能码菜单模式、最近更改的10个功能码菜单模式 | |
| 参数拷贝 | 标准操作面板可实现参数上传、下载，有拷贝进度指示；对已经上传的参数可选择禁止上传覆盖 | |
| 功能码显隐性 | 客户可自定义任意功能码组的显示、隐藏 | |
| 485通讯口 | 双485通讯接口支持Modbus协议（RTU），标准操作面板可实现远程控制盒功能，最远500米 | |
| 操作面板 | 可选按键型或飞梭型操作面板，防护等级标准为IP20 | |
| 共直流母线 | 全系列可实现多台变频器共用直流母线供电 | |
| 独立风道 | 全系列采用独立风道设计，支持散热器柜外安装方式 | |
| 上电自检 | 实现对内部及外围电路的上电自检，如电机接地、+10V电源输出异常、模拟输入异常、断线等 | |
| 保护功能 | 电源欠压、过流保护、过压保护、干扰保护、比较基准异常、自整定故障、模块保护、散热器过热保护、变频器过载保护、电机过载保护、外设保护、电流检测异常、输出对地短路异常、运行中异常掉电、输入电源异常、输出缺相异常、EEPROM异常、继电器吸合异常、温度采样断线、+10V电源输出异常、模拟输入异常、电机过热（PTC）、通讯异常、版本兼容异常、拷贝异常、扩展卡连接异常、端子互斥性检查未通过、硬件过载保护 | |
| 效率 | 额定功率时，11kW及以下功率等级≥93%；55kW及以下功率等级≥95%；75kW及以上功率等级≥98% | |
| 环境 | 使用场所 | 垂直安装在良好通风的电控柜内。不允许水平或其它的安装方式。冷却介质为空气。安装在不受阳光直晒，无灰尘、无腐蚀性气体、无可燃性气体、无油雾、无蒸汽、无滴水的环境 |
| 环境温度 | -10～+40℃，40～50℃之间降额使用，每升高1℃，额定输出电流减少1% | |
| 湿度 | 5～95%，不允许凝露 | |
| 海拔高度 | 0～2000米，1000米以上降额使用，每升高100米，额定输出电流减少1% | |
| 振动 | 3.5mm，2～9Hz；10 m/s2，9～200Hz；15 m/s2，200～500Hz | |
| 存储温度 | -40～+70℃ | |
