SMH180D-0350- 15A○K-4HKC
SMH180D-0350- 15A○K-4HKC
  • 绝对的300%的功率过载;

  • 真正的IP65防护等级

  • 极低的转矩脉动、优异的动态响应;

  • 精美的外观设计。


基本参数


驱动器电源电压中间环节直流电压UDC560
额定功率PN(W)3500
额定转矩TN(Nm)22
额定转速nN(rpm)1500
额定电流IN(A)10.3
瞬时最大转矩Tm(Nm)55
瞬时最大电流Im(A)25.75
连续静态转矩TS(Nm)24.2
连续静态电流IS(A)11.33
线--线电阻RL(Ω)1.2
线--线电感LL(mH)12.7(AVG)
电气时间常数τe(ms)10.58
机械时间常数τm(ms)3.42
反电势常数Ke(V/krpm)135
转矩常数Kt(Nm/A)2.23
转动惯量Jm(Kg·cm2)82
82.2(带抱闸)
极对数4
最大允许du/dt(KV/μs)8
绝缘等级F
轴承径向力F(N)1600
轴承轴向力F(N)800
重量G(Kg)22.7
27.9(带抱闸)
机身长L(mm)260±1.5
332±1.5(带抱闸)
位置反馈装置2500ppr光电编码器(增量式)
冷却方式全封闭、自冷却
防护等级IP65, 轴端IP54
温 度-20℃~40℃(不结冰)
湿 度90%RH以下(无凝露)
环 境远离腐蚀、可燃性气体,油滴,灰尘
海 拔最高海拔4000m,1000m以上,每升高100m,功率下降1.5%

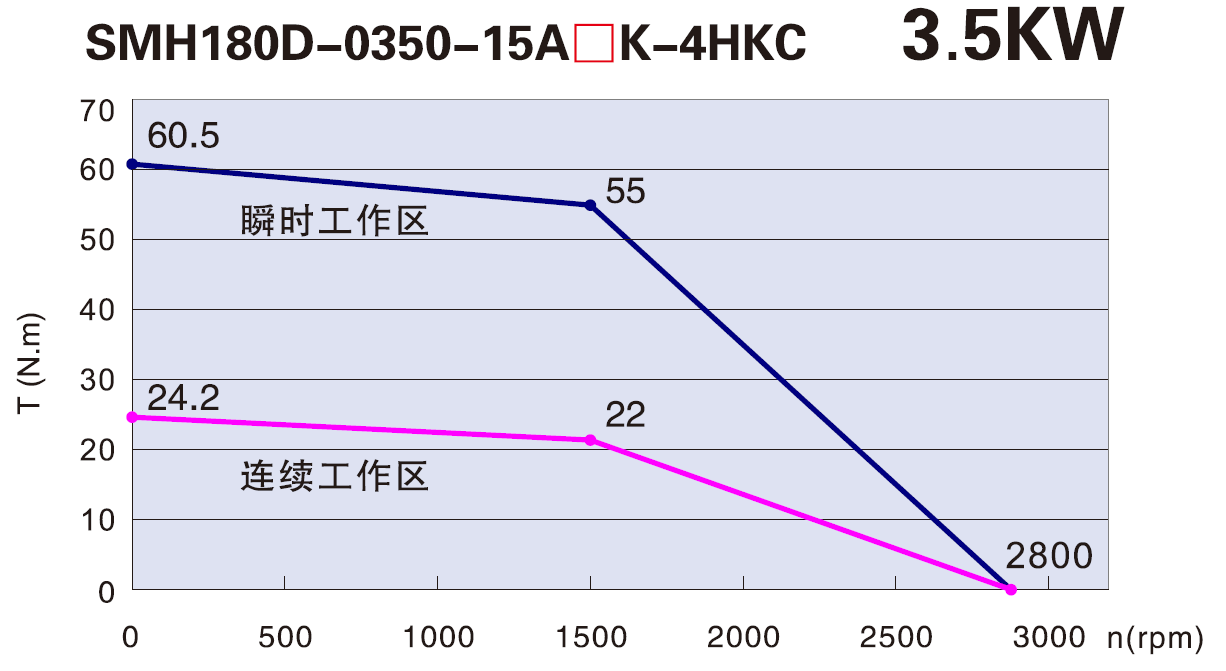

矩频曲线

下载失败

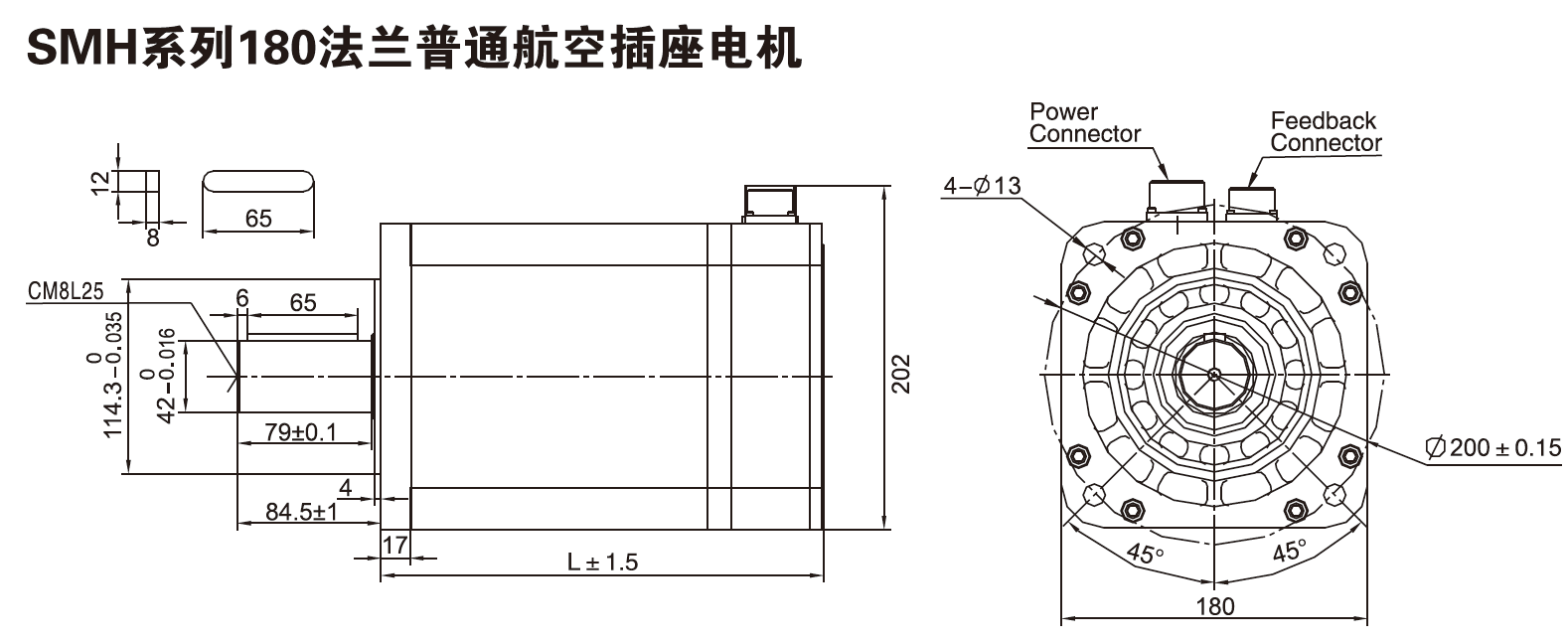

尺寸图

下载失败
