SMH60S-0040-30AAK-3LKH
SMH60S-0040-30AAK-3LKH
  • 绝对的300%的功率过载;

  • 真正的IP65防护等级

  • 极低的转矩脉动、优异的动态响应;

  • 精美的外观设计。


基本参数


驱动器电源电压中间环节直流电压UDC300
额定功率PN (W)400
额定转矩TN (Nm)1.27
额定转速nN (rpm)3000
额定电流IN (A)3.1
瞬时最大转矩Tm (Nm)3.82
瞬时最大电流Im (A)9.3
连续静态转矩TS (Nm)1.39
连续静态电流IS (A)3.38
线--线电阻RL (Ω)3.52
线--线电感LL (mH)7.8
电气时间常数τe (ms)2.22
机械时间常数τm (ms)1.35
反电势常数Ke (V/krpm)29
转矩常数Kt (Nm/A)0.48
转动惯量Jm (Kg·cm2)0.51
0.514(带抱闸)
极对数3
最大允许du/dt (KV/μs)8
绝缘等级F
轴承径向力F(N)180
轴承轴向力F(N)90
重量G(Kg)1.8
2.3(带抱闸)
机身长L(mm)150
189±1.5(带抱闸)
位置反馈装置2500ppr光电编码器(增量式)
冷却方式全封闭、自冷却
防护等级IP65, 轴端IP54
温 度-20℃~40℃(不结冰)
湿 度90%RH以下(无凝露)
环 境远离腐蚀、可燃性气体,油滴,灰尘
海 拔最高海拔4000m,1000m以上,每升高100m,功率下降1.5%

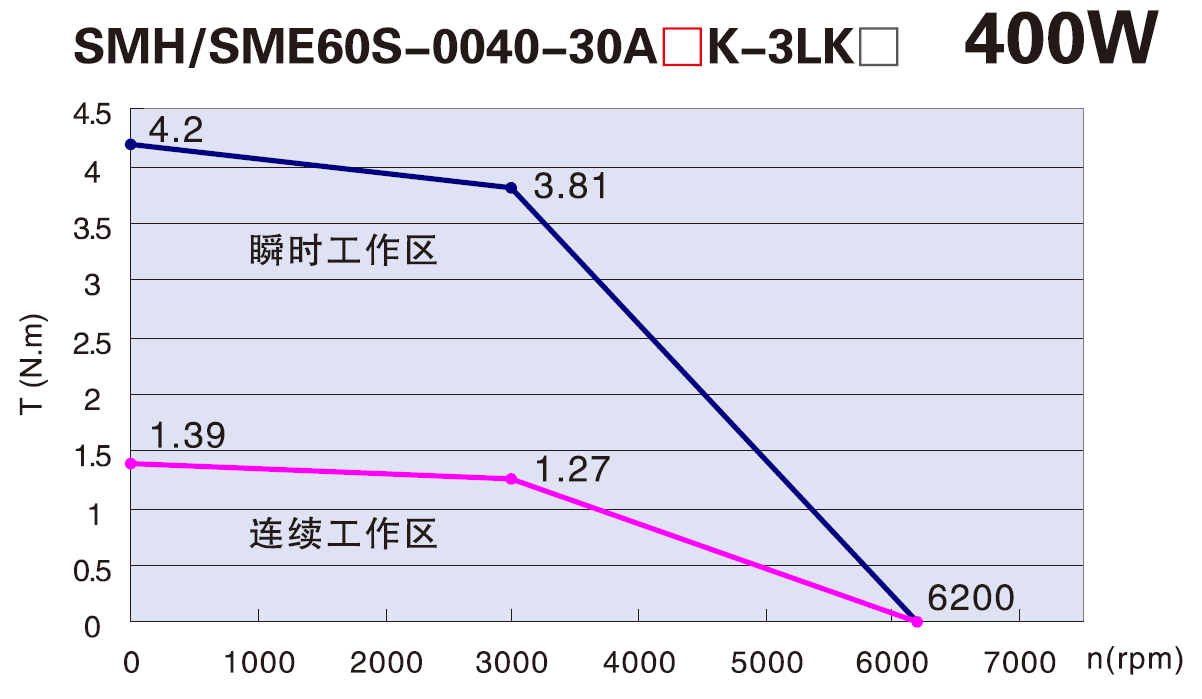

矩频曲线

下载失败

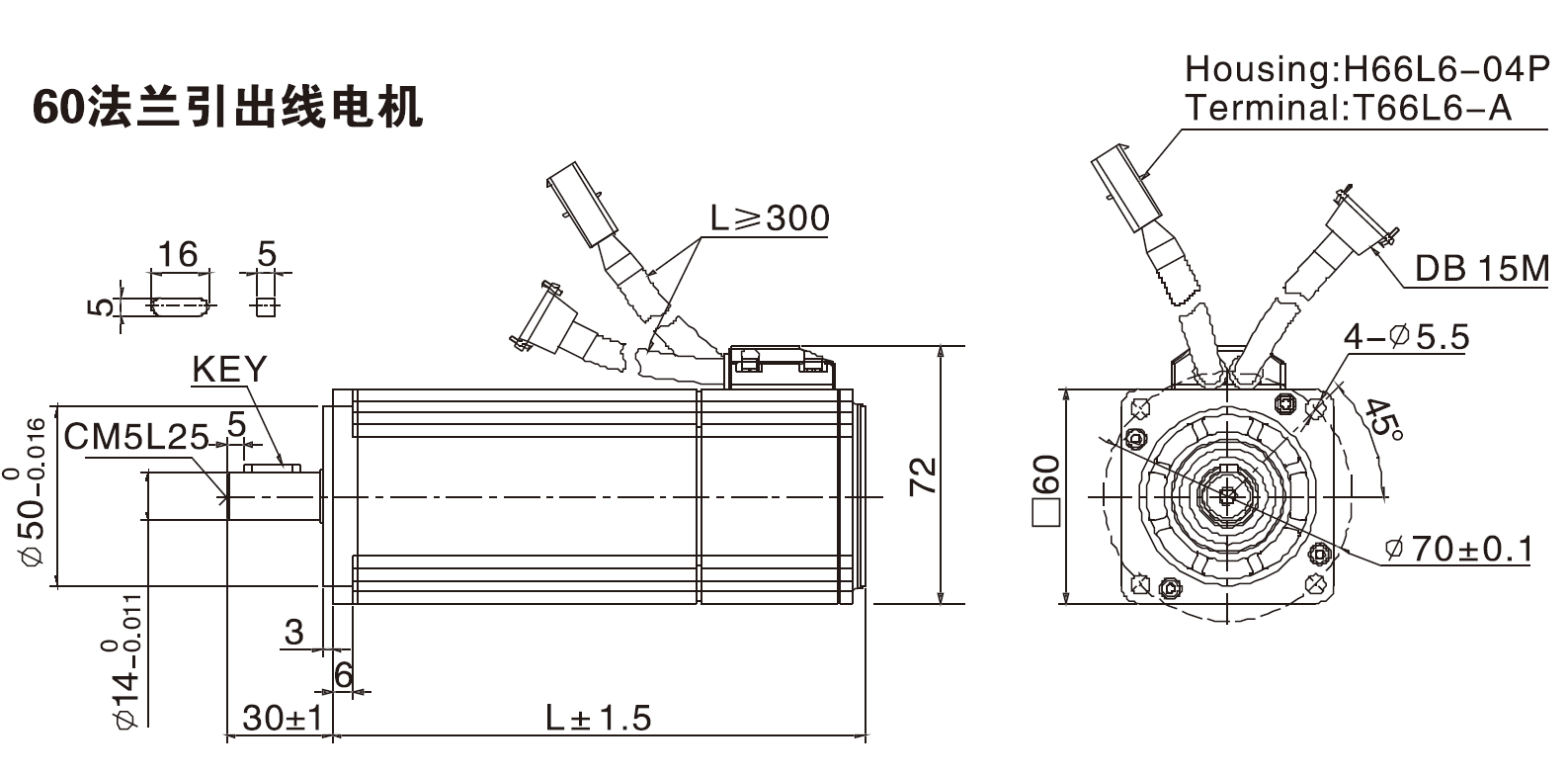

尺寸图

下载失败
