SMH150D-0380- 20A○K-4HKC
绝对的300%的功率过载；
真正的IP65防护等级
极低的转矩脉动、优异的动态响应；
精美的外观设计。
基本参数
| 驱动器电源电压中间环节直流电压UDC | 560 |
| 额定功率PN(W) | 3800 |
| 额定转矩TN(Nm) | 18 |
| 额定转速nN(rpm) | 2000 |
| 额定电流IN(A) | 9.3 |
| 瞬时最大转矩Tm(Nm) | 45 |
| 瞬时最大电流Im(A) | 23.25 |
| 连续静态转矩TS(Nm) | 19.8 |
| 连续静态电流IS(A) | 10.23 |
| 线--线电阻RL(Ω) | 1.3 |
| 线--线电感LL(mH) | 10.5(AVG) |
| 电气时间常数τe(ms) | 8.08 |
| 机械时间常数τm(ms) | 3.32 |
| 反电势常数Ke(V/krpm) | 125 |
| 转矩常数Kt(Nm/A) | 2.07 |
| 转动惯量Jm(Kg·cm2) | 63.1 63.2（带抱闸） |
| 极对数 | 4 |
| 最大允许du/dt(KV/μs) | 8 |
| 绝缘等级 | F |
| 轴承径向力F(N) | 1200 |
| 轴承轴向力F(N) | 600 |
| 重量G(Kg) | 18 22.5（带抱闸） |
| 机身长L(mm) | 282±1.5 352±1.5（带抱闸） |
| 位置反馈装置 | 2500ppr光电编码器（增量式） |
| 冷却方式 | 全封闭、自冷却 |
| 防护等级 | IP65, 轴端IP54 |
| 温 度 | -20℃～40℃（不结冰） |
| 湿 度 | 90%RH以下（无凝露） |
| 环 境 | 远离腐蚀、可燃性气体，油滴，灰尘 |
| 海 拔 | 最高海拔4000m，1000m以上，每升高100m，功率下降1.5% |

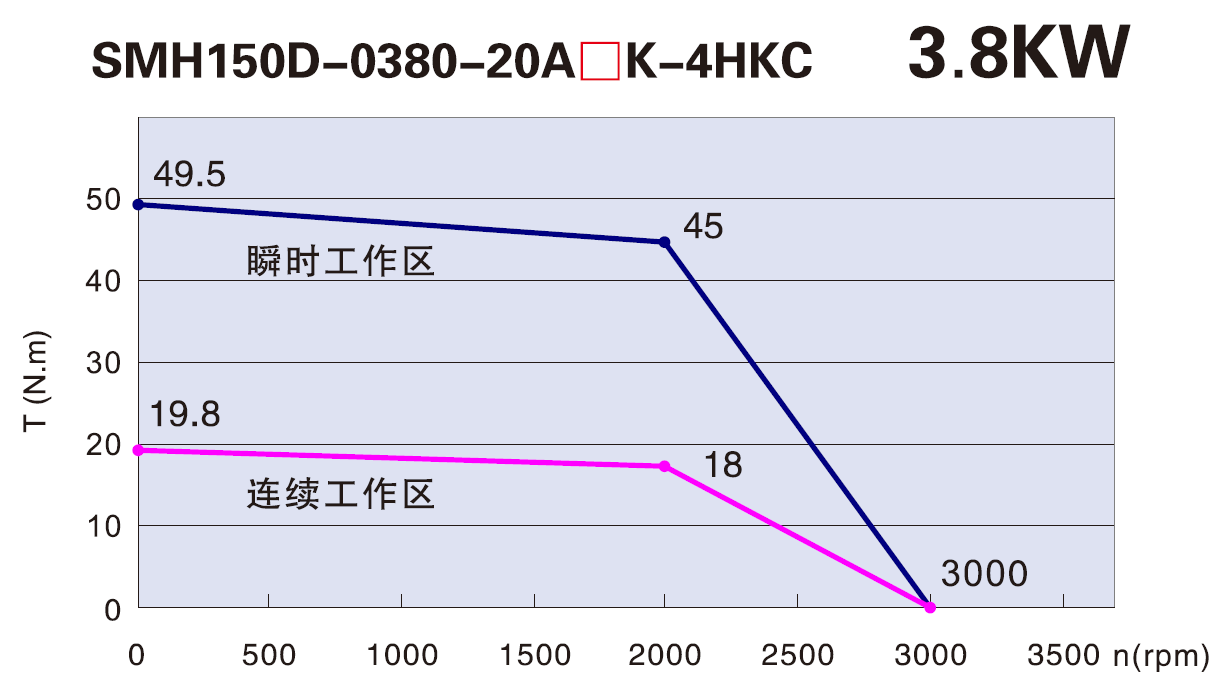

矩频曲线
尺寸图
